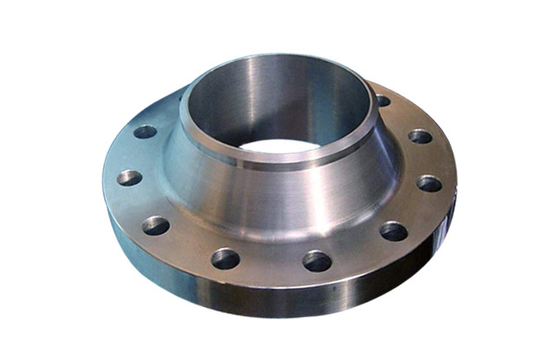

Estándar nacional de soldadura plano del reborde de la presión del cielo y tierra con el reborde de la soldadura a tope del diámetro

Estándar nacional de soldadura plano del reborde de la presión del cielo y tierra con el reborde de la soldadura a tope del diámetro

1. La conexión del reborde o la junta de reborde refiere a la conexión desmontable que es conectada por el reborde, la junta y el perno como grupo de estructura de aislamiento montada. El reborde del tubo refiere al reborde con el tubo en el dispositivo de la tubería, y refiere al reborde de la importación y de la exportación del equipo cuando está utilizado en el equipo.
2. Varios sistemas de estándares internacionales del reborde del tubo
1) sistema europeo del reborde: Estruendo alemán (Rusia incluyendo)
, Presión nominal: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, Mpa 40,0
Diámetro del cálculo de B. Common: 15~2000m m
C, tipo de la estructura del reborde: placa de soldadura plana, tipo flojo de soldadura plano de la manga del anillo, tipo flojo de la manga del borde del rollo, tipo flojo de la manga del borde del rollo, tipo flojo de soldadura de la manga del anillo, tipo de soldadura, tipo de conexión del hilo del cuello, integral y cubierta del reborde
D, superficie de lacre del reborde: la superficie plana, superficie cóncava, superficie cóncava, espiga la superficie del surco, la superficie de la conexión del anillo de goma, la superficie de la lente y la superficie de soldadura del diafragma
E. El estándar de la Co-grabación para los rebordes del tubo de OCT publicados por la Unión Soviética en 1980 es similar al estándar alemán del estruendo y no será descrito detalladamente
2) sistema americano del reborde: De las instalaciones de tuberías ensanchadas del ANSI B16.5 del americano “reborde de acero del diámetro grande del ANSI B16.47A/B “de los rebordes de la tubería de acero” y”
, Presión nominal: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
Diámetro del cálculo de B. Common: 6~4000m m
C, tipo de la estructura del reborde: soldadura de la tira, soldadura del zócalo, conexión del hilo, manga floja, soldadura a tope y cubierta del reborde
D, superficie de lacre del reborde: la superficie cóncava, superficie cóncava, espiga la superficie del surco, superficie de la conexión del anillo del metal
3) rebordes del tubo del *** JIS: utilizado generalmente solamente para las obras públicas en instalaciones petroquímicas, con poca influencia internacional y ningún sistema independiente en el mundo.
3, sistema estándar nacional GB del reborde de la tubería de acero de China
1) presión nominal: 0.25mpa ~ 42.0mpa
, Serie 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (serie principal)
B, serie 2: PN0.25, PN0.6, PN2.5, PN4.0
Los rebordes de PN0.25, de PN0.6, de PN1.0, de PN1.6, de PN2.5 y de PN4.0 pertenecen al sistema europeo de los rebordes representado por los rebordes alemanes, mientras que el resto pertenece al sistema americano de los rebordes representado por los rebordes americanos.
En estándar del GB, el nivel máximo de la presión nominal que pertenece al sistema europeo del reborde es 40Mpa, el nivel máximo de la presión nominal que pertenece al sistema americano del reborde es 42Mpa.
2) diámetro nominal: 10mm~1500m m
3) estructura del reborde:
Reborde integral
Unidad del reborde
Reborde de A. Threaded
Los rebordes de soldadura a tope los rebordes de la soldadura
Reborde de soldadura plano con el reborde de soldadura de soldadura de la placa del reborde del zócalo del cuello
Reborde flojo de soldadura plano flojo de la manga de la manga del anillo del reborde de placa de la manga de la manga del anillo de la soldadura a tope del reborde de C. Loose del cuello del reborde del anillo flojo de la soldadura a tope de placa del tirón flojo del reborde
Cubierta de D. Flange (reborde del agujero ciego)
Reborde de E. Rotating
F. reborde de Anchorage
G. Surfacing/reborde del revestimiento
