Junte con te o junte con te la conexión en la instalación de tubos de la ingeniería es una instalación de tuberías muy importante y se utiliza con frecuencia para combinar o para dividir un flujo. Dos tipos de camiseta son camiseta disponible, igual y camiseta de la reducción. Sin embargo, en tuberías pigged, un tipo especial de camiseta es ampliamente utilizado que se conozca como camiseta obstruida o camiseta de Pigged.

Camiseta contra camiseta obstruida

• La camiseta es un tipo de colocaciones que permite que el líquido fluya en su tubo principal y ramifica hacia fuera. La rama se puede diseñar igualmente el mismo tamaño como el tubo principal (conocido como camiseta igual), o más tamaño pequeño que el tubo principal (conocido como reducción de la camiseta).

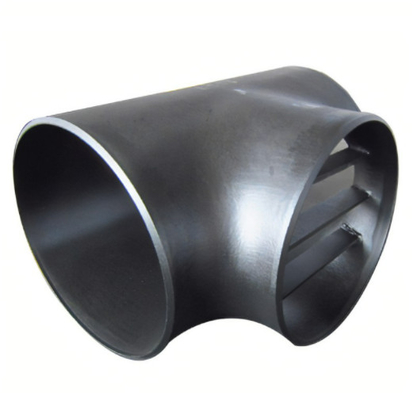

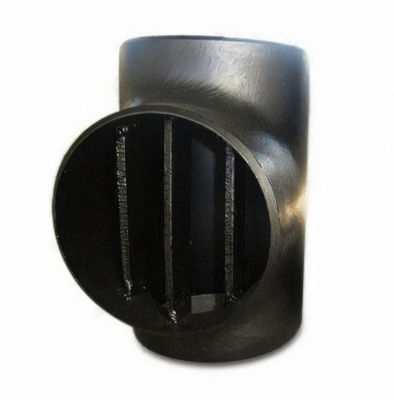

• La camiseta obstruida es un tipo especial de camiseta esa base de una camiseta normal (puede ser cualquier camiseta igual o camiseta de la reducción) que en el estado avanzado, será añadido con las placas de la barra dentro del mercado de la rama (desde adentro parece una jaula de acero) para restringir el cerdo de fluir del tubo del jefe en los tubos de la rama.

Códigos y estándares del diseño para la camiseta y la camiseta obstruida

1. La dimensión estándar internacional de la camiseta será cubierta debajo de ASME B16.9 o de MSS-SP 75 (para DN16 y arriba). Para conocer más sobre conexiones de la camiseta.
2. Hay dimensión estándar no internacional para la camiseta obstruida. Es por encargo usando la camiseta de ASME B16.9/MSS-SP 75 como base. Sin embargo, muchos desarrollan su camiseta obstruida basada en Shell DEP 31.40.10.13 - GEN o estándar del ISO 15590-2.
3. Este diseño puede ser una pauta para evaluar el diseño del vendedor.

Consideraciones del diseño para la camiseta obstruida

• La camiseta obstruida será utilizada cuando hay un requisito para pigging. Así, muchos de sus usos se pueden encontrar en la tubería o en el campo submarino.
• Las placas de la barra que soldaron con autógena internamente en la rama son evitar el cerdo de la dirección cambiante o conseguir pegadas en el mercado de la rama.
• El diseño de las placas de la barra debe estar en la suficiente cantidad, grueso y espaciado adecuadamente para asegurar la suavidad para que el cerdo corra con el tubo principal, y al mismo tiempo no afectar al flujo que fue significado para atravesar la rama. La práctica normal es asegurarse de que no es la abertura en la tubería de la rama después de barras dirigidas más el de 40% del área principal de la tubería.
• El tamaño de las barras en la conexión de rama tiene que ser bastante pequeño no restringir el flujo pero bastante grande para sostener la presión del flujo.
• Para asegurar la suavidad, las placas de la barra tienen que ser una rutina para adaptarse a la curvatura de la rama. Cualesquiera filos, salpicones y burs se requieren para ser quitados. Esta suavidad del proceso pigging es importante proteger el sensor del cerdo contra daño.
• Refiera a Shell DEP 31.40.10.13 - cuadro 4 de la GEN arriba; la cantidad de las placas de la barra comienza con dos (2) pedazos y aumentos como la identificación del aumento de la rama.
• Las placas de la barra serán idealmente equidistantes.
• Para una camiseta más grande (pulgadas de la talla 14 y arriba), habrá una placa del puente en el centro para apoyar la tiesura de la barra al conseguir golpeado por el cerdo.
• El material de las placas de la barra de uso general lo mismo que el material de la camiseta para la soldabilidad.
• El costumbre es evitar la soldadura de la guía que las barras directamente en la alto-tensión concentraron las áreas del cuello de la protuberancia. Los extremos de la barra se deben trabajar a máquina para caber la rama.
• Las reparaciones de la soldadura en el metal de padre se prohíben.

Diferencia entre la camiseta y la camiseta obstruida

Tan de sobre la discusión, podemos resumir las diferencias siguientes:
