Flanges de unión de lazo con extremos de taco: Flexibles y rentablesCLASE300 ASME B16.5

Brida de Junta Solapada de Aleación con Extremos de Tubo: Alineación Flexible y Rentable para Sistemas de Aleación Especiales

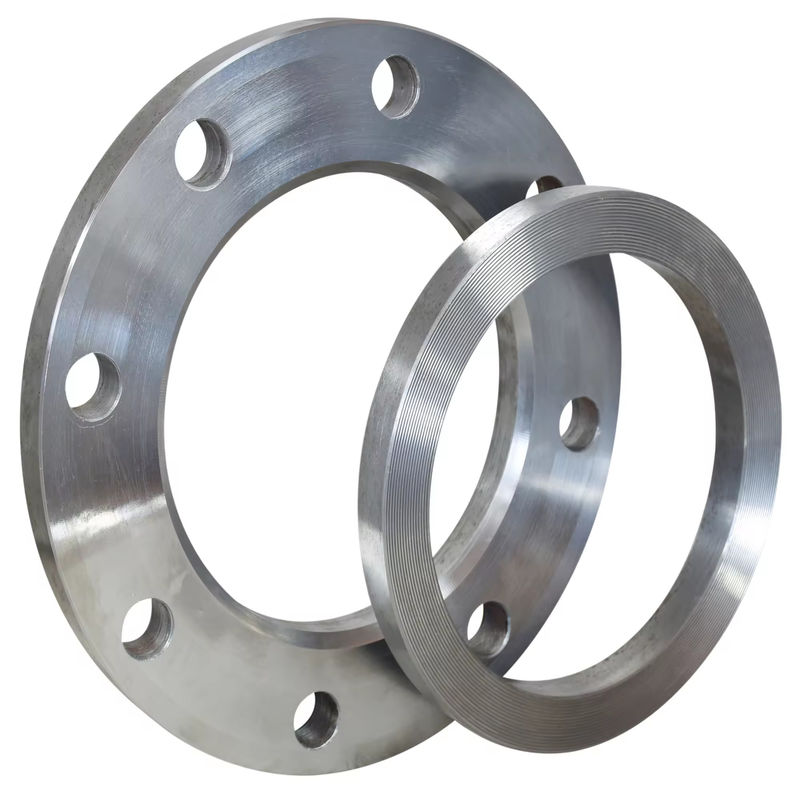

El sistema de brida de junta solapada de acero aleado consta de dos partes: un extremo de tubo (hecho de una aleación coincidente o superior) y una brida de respaldo (que puede estar hecha de acero al carbono menos costoso). La brida gira libremente alrededor del extremo del tubo, lo que permite una alineación perfecta de los orificios de los pernos y simplifica la instalación, especialmente en sistemas con espacio limitado o que requieren un desmontaje frecuente. Este diseño es muy económico para aleaciones costosas resistentes a la corrosión.

Descripción del producto:
La brida de respaldo es un anillo plano con una cara elevada y un cubo bajo con un orificio redondeado para acomodar el extremo del tubo. No está soldada a la tubería. El extremo del tubo, que tiene un solape para que coincida con la cara de la brida, está soldado a tope a la tubería. Los dos componentes se ensamblan antes de atornillarlos a la brida de acoplamiento.

Parámetros clave:
El extremo del tubo y la brida cumplen con las normas ASME B16.9 y B16.5, respectivamente, para las dimensiones. Disponible en todas las clases de presión (Clase 150 a Clase 1500) y tamaños. El material del extremo del tubo es típicamente una aleación de alta calidad (por ejemplo, ASTM A403 WP316), mientras que la brida de respaldo puede ser de acero al carbono (ASTM A105).

Aplicaciones:
Ideal para aleaciones costosas (por ejemplo, acero inoxidable, dúplex, aleaciones de níquel) o sistemas de tuberías revestidas, ya que solo el extremo del tubo necesita ser del material especial. Perfecto para sistemas que requieren un desmontaje frecuente para limpieza o inspección, como las industrias de procesamiento de alimentos, farmacéutica y de pulpa y papel. También se utiliza en espacios reducidos donde es difícil girar todo el conjunto de la tubería.

Ventajas:
Ahorro significativo de costos mediante el uso de una brida de respaldo de acero al carbono con un extremo de tubo de aleación. Elimina los problemas con la alineación de los orificios de los pernos durante el montaje final, ya que la brida puede girarse libremente. Reduce la fricción y el desgaste en las caras de la brida durante el atornillado. Simplifica el mantenimiento y la inspección.

Funcionalidad:
Proporciona una conexión con brida donde la superficie de sellado es creada por el extremo del tubo solapado, mientras que la brida de respaldo proporciona la resistencia estructural para el atornillado. Esto permite que el sistema de tuberías se alinee y desmonte fácilmente sin perturbar la junta soldada entre el extremo del tubo y la tubería.

Pago y facturación

1. Primeros clientes: 50% de pago por adelantado, 50% de saldo antes del envío.
2. Clientes estratégicos: 30% de anticipo, 70% de pago contra copia del conocimiento de embarque.
3. Acuerdos a largo plazo: condiciones de crédito a 60 días disponibles (sujeto a aprobación de crédito).
4. Facturación: Se proporciona una factura especial con IVA del 13%; Certificado de Origen FORM A para exportaciones.
5. Sistema de identificación: El marcado láser incluye el código del material, la clasificación de presión y las flechas de dirección del flujo.

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?
Somos fabricantes, puede ver la certificación de Alibaba.
2. ¿Cuánto dura su tiempo de entrega?
Generalmente es de 5 a 10 días si los productos están en stock. o es de 15 a 20 días si los productos no están en stock, es según la cantidad.
3. ¿Proporcionan muestras? ¿Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
Pago<=1000USD, 100% por adelantado. Pago>1000USD, 50% T/T por adelantado, saldo antes del envío.
