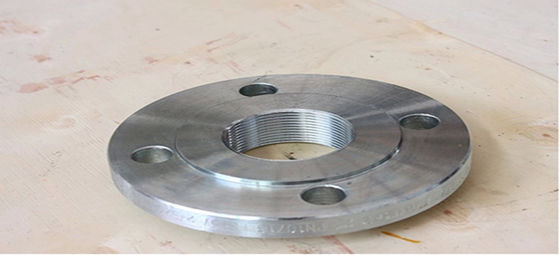

Bridas de unión solapada de aleación de alta resistencia Clase 300 con extremos de muñón (ASME B16.5)

Bridones de unión solapada de aleación de alta resistencia Clase 300 con extremos de muñón (ASME B16.5)

El conjunto de bridones de unión solapada de aleación de alta resistencia consta de dos componentes: un extremo de muñón (fabricado con aleación compatible o de alto rendimiento) y un bridón de respaldo (que puede fabricarse con acero al carbono más económico). El bridón de respaldo puede girar libremente alrededor del extremo de muñón, lo que permite una alineación precisa de los orificios para pernos y una instalación más fácil, especialmente en espacios reducidos o sistemas que requieren desmontaje regular. Esta estructura ofrece beneficios económicos sobresalientes cuando se utiliza con costosas aleaciones resistentes a la corrosión.

1. Descripción del producto

El bridón de respaldo es un anillo plano con una cara elevada y un cubo bajo con un orificio liso diseñado para encajar en el extremo de muñón. No está soldado a la tubería. El extremo de muñón, equipado con una sección solapada que coincide con la cara del bridón, se conecta a la tubería mediante soldadura a tope. Las dos partes se ensamblan como una unidad antes de ser atornilladas al bridón de conexión.

2. Parámetros clave

El extremo de muñón cumple con ASME B16.9, mientras que el bridón cumple con los requisitos dimensionales de ASME B16.5. Están disponibles en varias clasificaciones de presión, desde Clase 150 hasta Clase 1500, y en una gama completa de tamaños de tubería nominal. El extremo de muñón generalmente está hecho de material de aleación premium (como ASTM A403 WP316), mientras que el bridón de respaldo puede ser de acero al carbono (ASTM A105).

3. Aplicaciones

Estos bridones son especialmente adecuados para sistemas de tuberías de aleación de alto costo (incluyendo acero inoxidable, acero dúplex y aleaciones de níquel) o tuberías revestidas, ya que solo el extremo de muñón necesita estar hecho de materiales de aleación especiales. Se aplican ampliamente en sistemas que requieren desmontaje frecuente para limpieza o inspección, incluyendo las industrias de procesamiento de alimentos, farmacéutica y de pulpa y papel. También son ideales para espacios de instalación estrechos donde girar toda la sección de la tubería es un desafío.

4. Ventajas

Se logra una reducción significativa de costos al usar un bridón de respaldo de acero al carbono junto con un extremo de muñón de aleación. Se eliminan los problemas de alineación de los orificios para pernos durante la instalación final, ya que el bridón puede girar libremente. Se reduce la fricción y el daño a las caras de sellado del bridón durante el apriete de los pernos. Las operaciones de mantenimiento e inspección también se simplifican enormemente.

5. Funcionalidad

Este diseño proporciona una conexión bridonada confiable en la que la superficie de sellado está formada por el extremo de muñón solapado, mientras que el bridón de respaldo proporciona la resistencia mecánica requerida para el atornillado. Esta configuración permite que el sistema de tuberías se alinee y desmonte fácilmente sin afectar la junta soldada entre el extremo de muñón y la tubería.

Pago y Facturación

1. Clientes por primera vez: 50% de pago anticipado, 50% de saldo antes del envío.
2. Clientes estratégicos: 30% de anticipo, 70% de pago contra copia del conocimiento de embarque.
3. Acuerdos a largo plazo: se ofrecen condiciones de crédito de 60 días (sujeto a aprobación de crédito).
4. Facturación: se proporciona factura especial del 13% de IVA; Certificado de Origen FORM A para exportaciones.
5. Sistema de identificación: el marcado láser incluye el código del material, la clasificación de presión y las flechas de dirección del flujo.

Preguntas frecuentes

1. ¿Son una empresa comercial o un fabricante?
Somos un fabricante, puede ver la certificación de Alibaba.
2. ¿Cuánto tiempo dura su tiempo de entrega?
Generalmente son 5-10 días si los productos están en stock. O son 15-20 días si los productos no están en stock, depende de la cantidad.
3. ¿Proporcionan muestras? ¿Es gratis o adicional?
Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
4. ¿Cuáles son sus condiciones de pago?
